五軸聯動加工中心特點

發布日期：2022-06-11 15:34 來源：http://www.appleinnrestaurant.com 點擊：

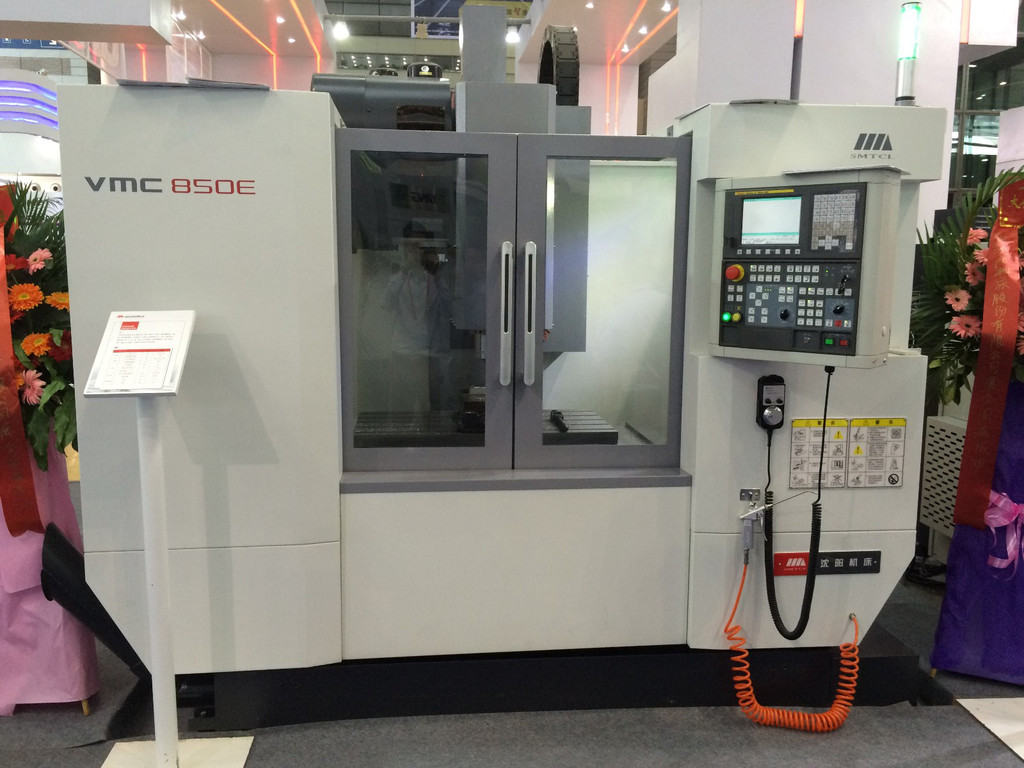

立式五軸加工中心

這類加工中心的回轉軸有兩種方式，一種是工作臺回轉軸。

設置在床身上的工作臺可以環繞X 軸回轉，定義為 A 軸，A 軸一般工作范圍 +30 度至 -120 度。工作臺的中間還設有一個回轉臺，在圖示的位置上環繞 Z 軸回轉，定義為 C 軸，C 軸都是 360 度回轉。這樣通過 A 軸與 C軸的組合，固定在工作臺上的工件除了底面之外，其余的五個面都可以由立式主軸進行加工。A 軸和 C 軸最小分度值一般為 0.001 度，這樣又可以把工件細分成任意角度，加工出傾斜面、傾斜孔等。

A 軸和 C 軸如與 XYZ 三直線軸實現聯動，就可加工出復雜的空間曲面，當然這需要高檔的數控系統、伺服系統以及軟件的支持。這種設置方式的優點是主軸的結構比較簡單，主軸剛性非常好，制造成本比較低。

但一般工作臺不能設計太大，承重也較小，特別是當 A 軸回轉大于等于 90 度時，工件切削時會對工作臺帶來很大的承載力矩。

主軸前端是一個回轉頭，能自行環繞 Z 軸 360 度，成為 C 軸，回轉頭上還帶可環繞 X 軸旋轉的 A 軸，一般可達 ±90 度以上，實現上述同樣的功能，這種設置方式的優點是主軸加工非常靈活，工作臺也可以設計的非常大，客機龐大的機身、巨大的發動機殼都可以在這類加工中心上加工。

臥式五軸加工中心特點

此類加工中心的回轉軸也有兩種方式，一種是臥式主軸擺動作為一個回轉軸，再加上工作臺的一個回轉軸，實現五軸聯動加工。這種設置方式簡便靈活，如需要主軸立、臥轉換，工作臺只需分度定位，即可簡單地配置為立、臥轉換的三軸加工中心。由主軸立、臥轉換配合工作臺分度，對工件實現五面體加工，制造成本降低，又非常實用。也可對工作臺設置數控軸，最小分度值 0.001 度，但不作聯動，成為立、臥轉換的四軸加工中心，適應不同加工要求，價格非常具有競爭力。
